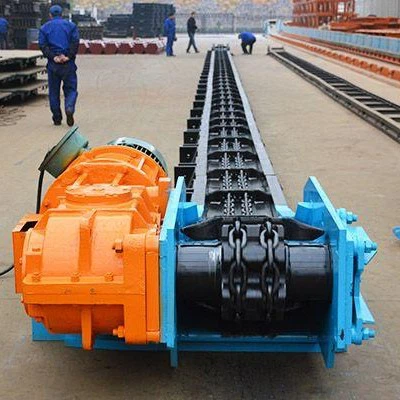

Kjedetransportør for skraper



Arbeidsprinsippet til Scraper-kjedetransportøren er at den åpne rennen brukes som bærende del av kull, gang eller materialer, og skrapen er festet på kjeden (som danner skrapekjeden) som trekkkomponent. Når hodeoverføringsdelen startes, roterer kjedehjulet på hodeakselen til båndtransportøren for å få skrapekjeden til å sirkulere og flytte dyrematerialet langs rennen til det er losset ved hodet. Skrapekjeden omgår kjedehjulet for trinnløs drift med lukket syklus for å fullføre transporten av materialer.







Fordeler med Scraper kjedetransportør

Bruksmodellen har fordelene med enkel struktur, lav pris, multi-punktsmating eller utmating i hele lengderetningen og fleksibel bruk

Ulemper med Scraper kjedetransportør:

På grunn av friksjonen mellom materialer, skrape og maskinspor er maskinsporet lett å ha på seg.









Modell	Sporbredde (mm)	Ideell granularitet (mm)	10 % maksimal granularitet (mm)	Grunnleggende transportkapasitet (m³/t)						Materialer Fuktighet (teori)
				kjedehastighet
				10	13.5	15	16	20	25	Mindre enn eller lik 5 % I den grad hendene kan klemmes inn i en ball og spres etter salget, kan den fortsatt være løs.
FU150	150	<4	<8	6-7		9		12	15
FU200	200	<5	<10	12		18		22	27
FU270	270	<7	<15	16	20	25	30	35	45
FU350	350	<9	<18		40	55	70	90	130
FU410	410	<11	<21		50	80		120	175
FU500	500	<13	<25		100	140		160	240
FU600	600	<<15	<<30		150	190		230	310
FU700	700	<<18	<<32		200	250		310	400



Note:

1. Kjeden kan tilpasses: ringkjede, platekjede, smikjede, etc.

2. Typer er: enkel-kjedeskrape, dobbel-kjedeskrape, multi-kjedeskraper, osv.







(1) Transmisjonssystem

Transmisjonssystemet består av en motor, en reduksjon og en kobling, som er kraftdelen av Scraper-kjedetransportøren. Utformingen av overføringssystemet har to grunnleggende former, vertikal type og horisontal type, og kan også justeres i henhold til stedets plassering. For å lette installasjonen, er et chassis for montering av motor og reduksjon utformet under overføringsenheten.

(2) neseramme

Hovedfunksjonen til neserammen er å støtte hodehjulsenheten.

(3) Hodehjulenhet

Hodehjulet består av en transmisjonsaksel, et tannhjul og en lagerdel. Tannhjulet er koblet til drivakselen med en nøkkel, og kraftutgangen fra reduksjonen overføres til skrapekjeden gjennom drivakselen og kjedehjulet, slik at skrapekjeden kan utføre en uendelig lukket sirkulær bevegelse.

(4) Skrapekjede

Skrapekjeden er sammensatt av kjede, koblingsring og skrape. Skraperen kobles og festes på kjedet gjennom koblingsringen, og materialet transporteres ved å skyve eller trekke i skrapen.

(5) Midtspor

Det midterste sporet er hoveddelen av Scraper-kjedetransportøren, og har som funksjon å støtte materialet og styre skrapekjeden.

(6) Bakstokk

Bakstokken støtter hovedsakelig halehjulet og strammeanordningen.

(7) Bakhjulsenhet

Bakhjulsenheten er sammensatt av aksel, tannhjul og lager.

(8) Spenningsanordning

Hovedfunksjonen til strammeanordningen er å trekke lagersetet til halehjulet gjennom skruestangen, slik at halehjulet beveger seg bakover for å stramme skrapekjeden.









Kullpulver, knust kull, sot, kjønrøk, ammoniumbikarbonat, pyrittpulver, ammoniumklorid, kobberkonsentratpulver, aluminiumoksydpulver, gipspulver, kalksteinspulver, bruspulver, urea, aktivert kull, natriumoksid, silisium Kalsiumsyre, asbestresin-karbipulver, syntetisk gummi, keramikk, keramikkpulver, syntetisk gummi gjødsel, pulverisert plantevernmiddel, kalsiumsulfat, tiamin, soda, medisin i pulverform, hvete, soyabønner, ris, sukker, stivelse, knust trekull, flis, sagflis, syntetisk vaskemiddel av polyvinylalkohol, flyveaskefosfatgjødsel, etc.





Høy temperatur, giftig, brannfarlig og eksplosiv, svært slitende, svært etsende, svært klebende, svært suspenderende, svært flytende, harde og sprø Materialer som ikke ønsker å bli ødelagt.







(1) Før du starter kjøretøyet, kontroller om alle deler av utstyret er løse og om spenningen er normal; om smøresystemet og kjølesystemet er i god stand: det skal være varselsignaler eller tiltak.

(2) Etter start, sjekk utstyret for unormal støy, vibrasjoner osv.

(3) Observer driften av utstyret i tide under drift, om motoren og reduksjonen har unormal støy; om skrapekjedet flyter, om skrapen er skjev osv.

(4) Det er strengt forbudt å transportere materialer hvis blokkstørrelse er større enn kravet (over 300 mm).

(5) Det er strengt forbudt å vedlikeholde, justere og rydde opp materialer når skrapen er i gang.

(6) Ikke åpne inspeksjonsdøren på bakstokken når utstyret er i gang:

(7) Når skrapen stopper uventet, bør årsaken til stoppet bli funnet ut før omstart, og den kan startes først etter feilsøking.





Før-salgstjeneste:

• Veiled kundene til å velge riktig utstyrsmodell.
• Send ingeniører og teknisk personell til produksjonsstedet i tide for å planlegge stedet for kunder, designe fornuftige prosesser og løsninger.
• Vi kan designe og produsere produkter i henhold til kundenes spesielle behov for å møte de ulike behovene til investorer



Tilbudstjeneste:

• Streng inspeksjon av produktene før de forlater fabrikken
• Sendes i henhold til kontrakt



Service etter-salg:

• Hovedgarantiperioden for utstyret som selges av vårt selskap er ett år (bortsett fra feil eller skade forårsaket av menneskelige faktorer, drivstofffaktorer eller uimotståelige naturfenomener, og sårbare deler dekkes ikke av garantien: drivstoffinjektorer, pumpehoder, lysfølsomme øyne, etc.).
• Hvis utstyrsfeilen er forårsaket av menneskelige faktorer, vil kostnaden bli belastet i henhold til fabrikkprisen.
• Etter å ha mottatt garantivarselet, svar innen 2 timer. 24 timer teknisk veiledning for å løse problemer.







Zhengzhou Odifei Machinery Equipment Co., Ltd. har fokusert på transportutstyr i 17 år. Hovedvirksomheten er: spiralvibrasjons vertikal heis, lamellmater, kjedeplatetransportør, lamelltransportør, skrapetransportør, stor vinkelbåndtransportør, skruetransportør, kjedebøttetransportør, TD beltebøtteheis, TH ringkjedebøtteheis, NEStyper kjedeheis, NEStyper transportør (eller båndtransportør), mobil transportør, båndtransportør med store skråningsvinkelribber; skrue conveyor; shaftless skrue conveyor; lett, middels og tung kjedeplatetransportør; kjede bøtte conveyor maskin; SCD bunn klinker conveyor; horisontal dobbel aksel mikser; lett, middels og tung platemater; GZG motor vibrasjon mater; trommel skjermen; shaftless trommel skjermen;

I 2010 gikk selskapets FoU-team inn i ressursresirkuleringsindustrien, og utviklet suksessivt skjelletransportører for husholdningsavfall, siling og sortering av skaftløse trommelsikter, byggeavfallsmatere og skjellende skraptransportører i elektriske lysbueovner, som ikke bare skaper. kjede.

Zhengzhou Odifei Machinery Equipment Co., Ltd. har kontinuerlig utført teknologisk innovasjon i en ånd av fortreffelighet, og har utviklet flere praktiske nye produkter. Produktet er avansert i design, fint i produksjon, pålitelig i ytelse, har internasjonalt avansert nivå, selger godt i inn- og utland, og har som mål å være industrileder!







Spørsmål: Bøtteheiser er sammensatt av noen komponenter

A: Beholder: festet på båndet (eller trekkkjeden), det er tre typer

Dyp bøtte - egnet for løse materialer;

Grunne bøtte - materialer med høy viskositet;

Trekantbøtte - tunge og klumpete materialer

Skal: Innebygd-girkasse og stopper.

Kropp: Den tynne stålplaten sveises inn i et firkantet skall, og installasjonen avvikes.

Nederst: Installer strammeanordning.



Spørsmål: Det finnes flere typer bøtteheiser

A: 1. I henhold til layoutformen: den kan deles inn i vertikal type og skråstilt type

2. I henhold til forskjellige utslippsmetoder: den kan deles inn i sentrifugal, tyngdekraft og hybrid.

3. I henhold til forskjellige lademetoder: den kan deles inn i utgravingstype og injeksjonstype.

4. I henhold til strukturen til beholderen: den kan deles inn i grunn bøtte, dyp bøtte og trekantet bøtte.

5. I henhold til forskjellige trekkraftkomponenter: den kan deles inn i tape og stålkjede.



Spørsmål: Hva er arbeidsprinsippet for bøtteheis

A: Transportarbeidsprinsippet til bøtteheisen er som følger: beholderen øser opp materialet fra lageret under, løfter det til toppen med transportbåndet eller kjedet, snur ned etter å ha forbigått topphjulet, og bøtteheisen dumper materialet i det aksepterte sporet. Drivremmen til den belte-drevne bøtteheisen bruker vanligvis et gummibelte, som er installert på den nedre eller øvre drivtrommelen og de øvre og nedre omdirigeringstromlene. Den kjede-drevne bøtteheisen er vanligvis utstyrt med to parallelle overføringskjeder, med et par overføringshjul på toppen eller bunnen, og et par omdirigerende tannhjul på bunnen eller toppen. Bøtteheisene er generelt utstyrt med foringsrør for å hindre at støv flyr i bøtteheisene.



Spørsmål: Hva er fordelene og ulempene med bøtteheiser?

A: Fordeler:

1. Strukturen er enkel, sidestørrelsen er liten, og gulvplassen er liten.

2. Løftehøyden er stor, transportkapasiteten er god, kroppen er helt lukket, og miljøforurensningen er liten.

3. Lavt strømforbruk.

Mangel:

1. Den er lett å blokkere når den er overbelastet, og beholderen er lett å ha på seg.

2. Den er kun egnet for transport av pulver, granulær og små og mellomstore bulklaster, som korn, kull, sand osv.

3. Varene kan ikke transporteres i horisontal retning.



Spørsmål: Er du en fabrikk eller et handelsselskap? Når du bygger enKjedetransportør for skrape, Hvilke andre materialer er bøtteheiser egnet for?

A: Vi er en fabrikk, etablert i 2007, som spesialiserer seg på produksjon av vertikale vibrasjonsheiser, vertikale vibrasjonsheiser, bøtteheiser, beltetransportører, vekttransportører, skruetransportører, etc. Bøtteheis kan brukes i kjemisk industri, keramisk industri, næringsmiddelindustri, metallurgisk industri, etc.



Spørsmål: Hva med reservedeler?

A: Vi leverer alltid reservedeler til kostpris og gir deg en liste over reservedeler når du kjøper maskinen.



Spørsmål: Vil du testeKjedetransportør for skrapefør levering?

A: Ja, vi vil teste hver maskin og produksjonslinje før levering, og sende arbeidsvideoen til deg. Du kan også sjekke med oss ​​før levering.











1. Materialmassetetthet: r=0.2-1.8t/m³

2. Temperatur: materialtemperatur t＜100 grader

3. Fuktighetsinnhold: For generelle materialer bør materialene ikke eltes til en ball og ikke lett å løsne; for materialer som øker klebeevnen og komprimerbarheten etter at fuktinnholdet øker, skal materialene ikke festes alvorlig til skrapen.

4. Partikkelstørrelse: Partikkelstørrelsen til materialet er relatert til dets hardhet. Hvis partikkelstørrelsen er for stor, er den vanskelig å transportere.





På grunn av ulike bruksforhold, bruksplass og kullsømtykkelse er også kravene til transportkapasitet og leggelengde forskjellige. Derfor er det mange typer Scraper-kjedetransportører produsert og brukt i inn- og utland.







1. Vennligst oppgi materialnavn, egenvekt, partikkelstørrelse osv

2. Er det andre egenskaper: som viskositet, temperatur, korrosivitet, etc?

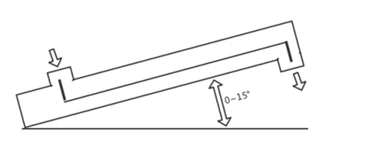

3. Transportlengde, horisontal transport eller skråtransport?

4. Formidlingskapasitet / time
